IUGIS Carbon fremstiller kulgrafitbøsninger og grafitbøsninger til applikationer, der kræver lav-friktionsglidning, slidstyrke og reduceret afhængighed af væskesmøring.
Grafit Bush-konfigurationer
IUGIS Carbon kan fremstille grafitbøsninger i forskellige geometrier alt efter applikationskrav.

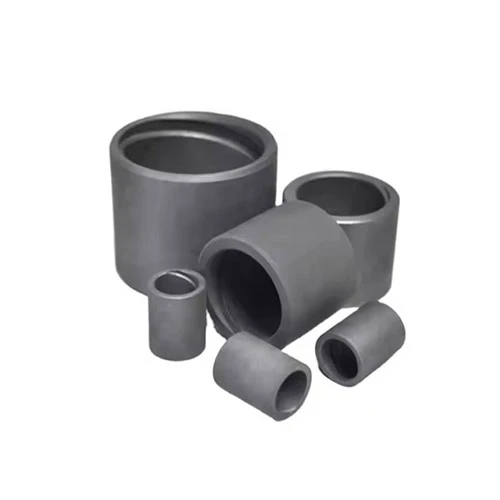

Cylindrisk grafitbøsning
Standard bøsninger-type til roterende aksler.
Flanget grafitbus
Anvendes hvor der kræves en integreret flange til aksial positionering eller montering.
Tynd-Wall Graphite Bush
Til applikationer med begrænset installationsplads.
Lang grafitbusk
Længere lejelængde kan hjælpe med at fordele belastningen over et større kontaktområde i passende applikationer.
Split Graphite Bush
Til udstyr, hvor installation omkring en eksisterende aksel eller lettere vedligeholdelsesadgang er påkrævet.
Brugerdefineret profil Bush
Specielle riller, trin, skuldre, huller og andre funktioner kan bearbejdes i henhold til tegninger.
Materialemuligheder for grafitbus
Materialevalg er en af de vigtigste faktorer, der påvirker buskens ydeevne.
IUGIS Carbon lister i øjeblikket adskillige imprægnerede grafitkvaliteter til grafitbussapplikationer. Referencematerialedata omfatter følgende:
|
Grad |
Imprægnering |
Massefylde (g/cm³) |
Hårdhed (HS) |
Bøjestyrke (MPa) |
Kompressionsstyrke (MPa) |
|
M106G |
Sølv |
2.80 |
80 |
65 |
190 |
|
M106P |
Kobber |
2.20 |
80 |
70 |
210 |
|
M106D |
Antimon |
2.20–2.30 |
85 |
62 |
190 |
|
M154D |
Antimon |
2.20–2.30 |
70 |
55 |
150 |
|
M106A |
Aluminiumslegering |
2.00 |
40 |
60 |
120 |
|
M106B |
Babbitt legering |
2.50 |
80 |
40 |
70 |
|
M106K |
Harpiks |
1.75 |
80 |
60 |
176 |
|
M154K |
Harpiks |
1.70 |
70 |
50 |
100 |
Sådan vælger du den rigtige grafitbus
Aksel diameter
Bestemmer den grundlæggende indre diameter (ID) af bøsningen.
Bolig Bore
Udvendig diameter (OD) skal passe korrekt til huset.
Driftshastighed
Højere hastighed øger glidehastigheden, hvilket påvirker friktion og varmeudvikling.
Påført belastning
Radial belastning påvirker kontakttrykket mellem aksel og bøsning.
PV værdi
PV=Lejetryk × glidende hastighed. Kritisk for glidelejeydelsen.
Temperatur
Påvirker materialeegenskaber, frigang og imprægneringsydelse.
Smøring
Angiv tørt, vand-smurt, olie-smurt, fedt-smurt eller proces-væskesmurt.
Skaft Materiale & Finish
Akselmateriale og overfladetilstand påvirker bøsningens slid betydeligt.
Driftsmedium
Vand, kemikalier, olier, gasser og andre medier påvirker materialernes kompatibilitet.
En grafitbøsning kan ikke vurderes uafhængigt af dens parringsaksel. Akselhårdhed og overfladeglathed påvirker i høj grad lejeslid - en hårdere, glattere aksel reducerer unødvendigt slid på grafitbøsningen.
Akselovervejelser – Angiv venligst:
- Skaftmateriale, diameter, hårdhed (hvis kendt)
- Overfladefinish / ruhed
- Rotationshastighed
- Skaft tilstand
Løbende clearance:Frigangen skal rumme termisk ekspansion, akselbevægelse, smøring, fremstillingstolerancer og driftstemperatur. For lidt frigang forårsager binding; for meget øger vibrationer, lækage eller ujævnt slid.
Tørløb vs. flydende-smurte grafitbøsninger
Kulgrafitbøsninger fungerer under både tørre og smurte forhold - men PV-værdi, friktion, varmeafledning og slidmekanisme adskiller sig betydeligt. Materialekvalitet og design skal matche det faktiske driftsmiljø.
Nøgleforskelle
|
Parameter |
Tørløb |
Væske-Smurt |
|
Smøremekanisme |
Solid smøring fra grafits lagdelte struktur |
Boundary/hydrodynamisk film + grafitfast smøring |
|
Typisk friktionskoefficient |
~0.10–0.25 |
~0,01-0,10 (væske-afhængig) |
|
PV overvejelse |
Mere restriktiv - varme skal spredes gennem lejet |
Væsentlig højere PV med stabil væskefilm |
|
Reference PV |
~15.000 psi·ft/min |
Kan overstige 150.000 psi·ft/min under grundigt smurte forhold |
|
Varmegenerering |
Højere følsomhed over for friktionsvarmeakkumulering |
Væske hjælper med at fjerne varme og reducere grænsefladetemperaturen |
|
Slidmekanisme |
Glidekontakt, PV, akselfinish, belastning, temperatur |
Væske-filmdannelse, viskositet, forurening, grænsesmøring |
|
Akselkrav |
Hårdt,-korrosionsbestandigt, vel-behandlet skaft anbefales |
Forbliver vigtig, især under opstart-og grænsebetingelser |
|
Typiske applikationer |
Høj-temperatur, svært-at-smøre, forureningsfølsomt-udstyr |
Pumper, vandsystemer, kemisk udstyr, kontinuerligt smurt maskineri |
|
Nøglevalgsfaktorer |
Grafitkvalitet + PV + frigang + skaftfinish + temperatur |
Grafitkvalitet + smøremiddelegenskaber + PV + frigang + akselfinish + væskekompatibilitet |
Brugerdefineret fremstilling af grafitbøsninger
Til OEM-projekter er grafitbøsninger ofte ikke--standardkomponenter designet omkring en specifik aksel og hus. Vi fremstiller efter:
Tekniske tegninger (foretrukket til genbestillinger)
Eksisterende buskprøver
Aksel og hus dimensioner
Udstyrsspecifikationer
Nødvendig materialekvalitet og frigang
Krav til overfladefinish
Tilpasselige dimensioner
ID, OD, samlet længde, vægtykkelse, flangediameter/-tykkelse, riller, trin, olie-/væskekanaler, monteringsfunktioner, affasninger og dimensionstolerancer.
IUGIS Carbon understøtter prøveordrer, udskiftningskrav og tilbagevendende OEM-produktion af grafitbøsninger.
Fleksible mængder:Velegnet til prototyper, vedligeholdelsesordrer og produktionsbatcher.
Konsekvente specifikationer:Genbestillinger kan følge godkendte tegninger og materialekvaliteter.
For langsigtede-projekter skal du angive din årlige efterspørgsel, nødvendige dimensioner og materialespecifikationer, så forsyningsplanen kan evalueres på forhånd.
Materiale tilgængelighed
Flere imprægnerede grafitkvaliteter er tilgængelige til forskellige anvendelseskrav.
Produktionskontrol
Råmaterialer, bearbejdning og inspektion af færdige-produkter styres gennem etablerede kvalitetsprocedurer.
Gentag-Bestil support
Godkendte specifikationer kan bevares som reference for efterfølgende indkøb.
Emballage & forsendelse
Grafitbøsninger er pakket for at beskytte bearbejdede overflader, kanter og dimensioner under international transport.
Afhængig af produktstørrelse og mængde:
Forsendelse kan arrangeres af:Ekspres / Luftfragt / Søfragt
